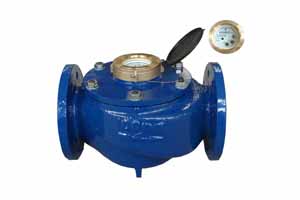

多流旋翼液封式冷水表LXSY－（80～150）E

用途：用于測量流經自來水管道水的體積總量。
工作條件：水壓：不超過1.0MPa(10bar)水溫：0.1℃～50℃
多流旋翼液封式冷水表LXSY-(80～150)E特點：本水表為不可拆濕式水表，該水表具有結構新穎、計量準確。具有以下優點：性能穩定;傳動性能穩定;可以測量水質較硬和含垢、含懸浮顆粒的水質;壓力損失小,讀數直觀,使用壽命長;根據需要可配有遠傳發訊裝置.脈沖當量有100升/脈沖和1000升/脈沖供選擇
主要技術參數

公稱口徑	計量等級	過載流量 Q4	常用流量 Q3	分界流量 Q2	流量 Q1	讀數	讀數
mm	Q3/Q1	m3/h				m3
80	40	50	40	1.6	1.0	0.01	999999.99

100	40	78.75	63	2.52	1.575	0.01	999999.99

150	40	200	160	6.4	4.0	0.01	999999.99

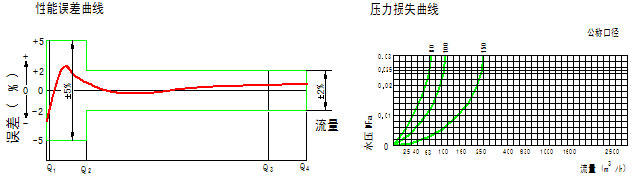

多流旋翼液封式冷水表LXSY-(80～150)E示值誤差值：
從分界流量到過載流量為 ±2%，從流量到分界流量（不包括分界流量）為 ± 5%

多流旋翼液封式冷水表LXSY-(80～150)E外形尺寸及重量

口徑	長 L	寬 B	高 H	水表連接法蘭			重量
口徑	長 L	寬 B	高 H	法蘭外徑D1	螺栓孔中心直徑 D2	連接螺栓	重量
mm				法蘭外徑D1	螺栓孔中心直徑 D2	連接螺栓	kg
80	370	316	269.5	200	160	8-M16	35
100	370	328	290	220	180	8-M16	42.5
150	500	406	380	285	240	8-M20	89.5
