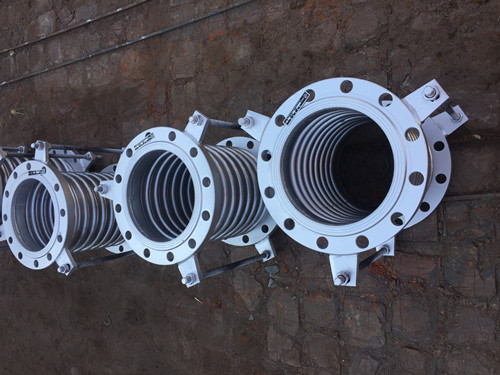

軸向型內壓式波紋補償器產品介紹與圖片展示

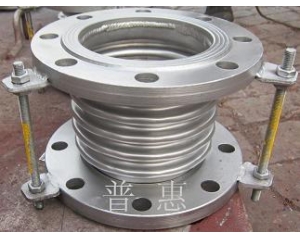

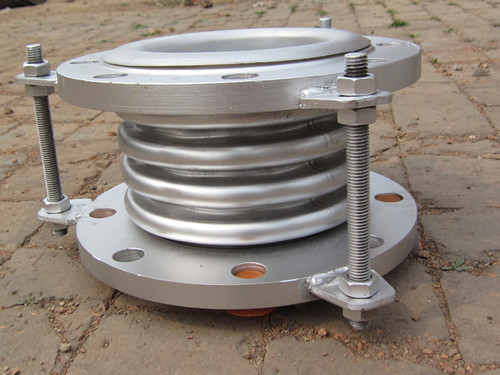

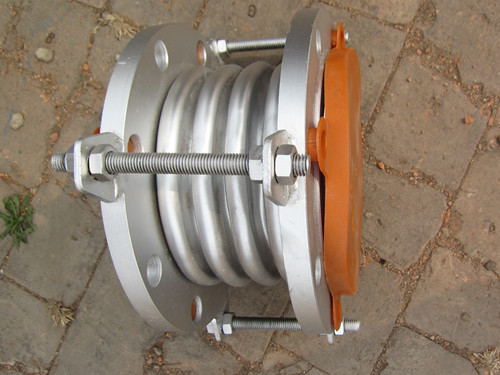

軸向型內壓式波紋補償器圖片說明： 圖片中兩個是不銹鋼軸向型內壓式波紋補償器。左一與右一，外觀上不同，左一上沒拉桿，右一上有拉桿。軸向型內壓式波紋補償器的拉桿是干什么用的？有用嗎？為什么一個有，一個沒有。拉桿有用!拉桿是為了在運輸和安裝時避免因受外力作用下，硬拉擠造成變形.在直正未來安裝后投入使用時，功能喪失或達到理想的補償量要要求，這就是拉桿的作用.。裝完成的，投放使用后，拉桿是需要拆卸下來的。圖為大家展示了拆卸后的樣子與沒有拆卸下拉桿的樣子。

普惠牌軸向型內壓式波紋補償器產品介紹：

  1. 軸向型內壓式波紋補償器用途，主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向合成位移，具有補償角位移的能力，但一般不應用它補償角位移。

2.規格型號:生產供應DN32-DN8000;3.壓力級別0.1Mpa-2.5Mpa 。

4.連接方式：法蘭連接和接管連接。

5. 產品軸向補償量范圍：18mm-400mm。

6.補償量大!普惠到貨時間，到貨快!一對一服務，服務好!配有經驗豐富的技術人員，提供方案提供 。

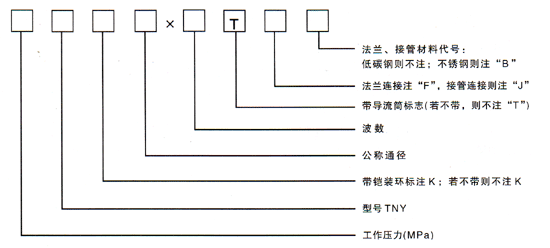

 一、型號示例:

  舉例：0.6TNY500TF
表示：公稱通徑為Φ500，工作壓力為0.6MPa，(6kg/cm2)波數為4個，帶導流筒，碳鋼法蘭連接的內壓式波紋補償器。


二、軸向型內壓式波紋補償器使用說明：
內壓式波紋補償器主要用于補償軸向位移，也可以補償橫向位移或軸向與橫向的合成位移，具有補償角位移的能力，但一般不應用它來補償角位移。
三、內壓式波紋補償器對支座作用力的計算：
內壓推力：F=100·P·A　　　　 軸向彈力：Fx=Kx·（f·X）
橫向彈力：Fy=Ky·Y 　　　　　　　彎 矩：My=Fy·L
彎 矩：Mθ=Kθ·θ 　　　　　合成彎矩：M=My+Mθ
式中：Kx：軸向剛度N/mm X：軸向?qū)嶋H位移量mm
Ky：橫向剛度N/mm Y：橫向?qū)嶋H位移量mm
Kθ：角向剛度N·m/度　　　　　　　　　　θ ：角向?qū)嶋H位移量度
P：工作壓力MPa A：波紋管面積cm2(查樣本)
L：補償器中點至支座的距離m .

四、軸向型內壓式波紋補償器應用舉例：

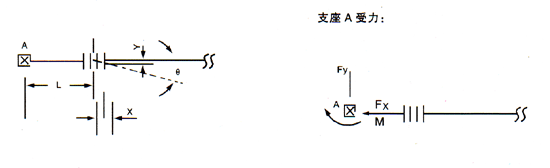

 　　某碳鋼管道，公稱通徑500mm，工作壓力0.6MPa，介質溫度300°C，環境溫度-10°C，補償器安裝溫度20°C，根據管道布局（如圖），需安裝一內壓式波紋補償器，用以補償軸向位移X=32mm，橫向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，補償器疲勞破壞次數按15000次考慮，試計算支座A的受力。

  解：（1）根據管道軸向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由樣本查得0.6TNY500×6F的軸向位移量X0=84mm，
橫向位移量：Y0=14.4mm。角位移量：θ0=±8度。
軸向剛度：Kx=282N/mm。橫向剛度：Ky=1528N/mm 。
角向剛度：Kθ=197N·m/度。用下面關系式來判斷此補償器是否滿足題示要求：

  將上述參數代入上式：

  （2）對補償器進行預變形量△X為：

因△X為正，所以出廠前要進行“預拉伸”13mm。
（3）支座A受力的計算：
內壓推力：F=100·P·A=100×0.6×2445=14600(N)
軸向彈力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)
橫向彈力：Fy=Ky·Y=1528×2.8=4278.4(N)
彎 矩：My=Fy·L=4278.4×4=17113.6(N·m)
Mθ=Kθ·θ =197×1.8=354.6(N·m)
合成彎矩：M=My+Mθ=17113.6+354.6=17468.2(N·m) 。

普惠生產軸向型內壓式波紋補償器廠家免費提供安裝方案。用心服務客戶！服務電話:0317-8294124！
